一、产品特性



　　1、具有动态模拟指示



　　2、高压带电指示采用无源型设计



　　3、随时监测环境温湿度，具有自动加热除湿功能



　　二、产品简介



　　ZDK-800-2系列开关柜微机显控装置是安徽市芭乐直播app下载安装ios电气有限公司依据开关柜成套的发展而自行设计的一种新型电气装置。该产品适用于供电系统中各种3~35KV户内开关柜，具有一次动态模拟图、高压带电显示、断路器分、合闸状态指示、接地开关状态指示、手车位置指示、带电闭锁及缺相报警、RS485远程通讯接口、开关柜内环境温湿度检控及故障监测等多种功能。产品内部元件均采用进口工业级品牌，具有稳定可靠、寿命长、抗干扰强等优点。线路板采取了防潮、防腐蚀处理，可用于各种恶劣环境。产品设计人性化，安装简单快捷，只需一次开孔。



　　三、技术指标



　　1．工作电源：AC220V



　　2．环境温度：-10℃-50℃相对湿度：≤95%RH



　　3．功耗：<10W



　　4．介质强度：≥AC220V



　　5．绝缘强度：≥100M?,500V



　　6．隔离耐压：ＡC2000V漏电流0,5Ma1分钟



　　7．冲击耐压：５KV(峰值)1.２／50?s



　　8．抗电磁干扰性能：符合?EC255-22标准规定



　　9．脉冲干扰：能承受?EC255-22-1规定衰减震荡脉冲干扰



　　10．电磁场辐射：能承受?EC255-22-３规定辐射干扰



　　11．快速瞬变干扰：能承受?EC255-22-４规定三级瞬变干扰



　　12．能承受一级震动响应，一级冲击响应



　　四、主要功能



　　一、状态模拟显示



　　1手车位置指示



　　手车处于工作位置时，对应的红色垂直模拟条发光，显示手车处于工作位置。



　　手车处于试验位置时，对应的绿色水平模拟条发光，显示手车处于试验位置。



　　2断路器状态指示



　　断路器合闸时，对应的红色垂直模拟条发光。



　　断路器分闸时，对应的绿色模拟条发光。



　　3接地开关位置指示



　　接地开关闭合时，对应的红色垂直模拟条发光。



　　接地开关分闸时，对应的绿色模拟条发光。



　　4弹簧储能指示



　　弹簧已储能时，红色储能指示灯亮。



　　弹簧未储能时，绿色储能指示灯亮。



　　二、高压带电指示



　　2.1高压带电指示：通过高压带电传感器将A、B、C三相引线接入，可显示A、B、C三相带电指示灯亮。



　　2.2高压带电闭锁：当A、B、C三相任意一相带电时，高压闭锁指示红灯亮。三相全不带电时，高压解锁指示绿灯亮。



　　2.3高压缺相报警：当A、B、C三相中任意一相或两相带电时，缺相报警指示红灯亮，当三相全部不带电或三相全部带电时缺相报警指示红灯熄灭。



　　三、温湿度控制指示



　　3.1加热1、2指示，当第1路启动加热时，加热1指示红灯亮；当第2路启动加热时，加热2指示红灯亮。



　　3.2风扇指示，当启动风扇时，风扇指示绿灯亮；



　　3.3照明指示，照明指示绿灯亮，说明照明处于工作状态。



　　3.4手动操作，当按手动加热时，加热1、2指示灯亮，加热指示灯全亮，加热板工作；当按手动照明时，照明灯工作。风扇为自动工作，当内部温度超过45度时，自动排风工作，指示灯亮。



　　3.5传感器断线指示，当第1路的温湿度传感器有任一断线时，传感器断线1指示红灯亮。当第2路的温湿度传感器有任一断线时，传感器断线2指示红灯亮。



　　3.6负载断线指示，当第1路启动的加热或风扇问路中无电流流过时，负载断线1指示红灯亮；当第2路启动的加热或风扇问路中无电流流过时，负载断线2指示红灯亮。



　　注意：加热1、2，排风1、2如进入手动动作状态将不会自动返回，请勿长时间使用，否则可能引起发生严重安全事故。



　　3.7温湿度控制功能



　　⑴启动加热：当环境温湿≤5℃湿时，或当环境湿度≥85﹪RH时，或点按“手动加热”控制按钮时，启动加热。



　　⑵退出加热：在自动模式下，如为温度启动加热则环境温度上升至≥13℃，如为湿度启动加热则环境湿度下降至≤75﹪RH时，在自动模式下，如为温度、湿度同时启动加热则环境温度上升至≥13℃，并且环境湿度下降至≤75﹪RH时，在手动模式下，再次点按“手动加热”控制按钮时，退出加热。



　　⑶启动排风：当环境温度≥40℃时，或点按“手动排风”控制按钮时，启动风扇。



　　⑷停止排风：在自动模式下，环境温度下降至≤25℃时，在手动模式下，再次点按“手动排风”控制按钮时，停止排风。



　　⑸手动加热：需要动手加热时，点按“手动加热”按钮，加热器1、2都开始加热，手动指示灯亮；再次点按“手动加热”按钮，停止1、2路手动加热并转到自动控制状态，并且手动指示灯熄灭（如此时未进行手动排风。



　　⑹手动排风：需要手动排风时，点按“手动排风”按钮，风扇1、2都开始排风，手动指示灯亮；再次点按“手动排风”按钮，停止1、2路手动排风并转到自动控制状态，并且手动指示灯熄灭（如此时未进行手动加热）。



　　⑺传感器断线：当第1路的温湿度传感器有任一断线时，传感器断线动作并且S1指示红灯亮；当第2路类同。



　　⑻负载断线：当第1路启动的加热或风扇回路中无电流流过时，负载断线触点闭合并且负载断线1指示红灯亮；当第2路类同。



　　四、通讯功能



　　支持远方查询开关量状态



　　通讯方式：RS485



　　通讯规约：MODBUS-RTU

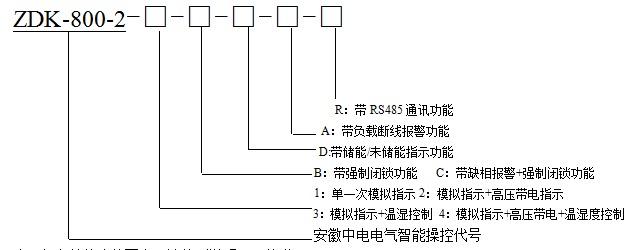

　　五、产品型号




　　注：如有其他功能要求，请特别说明尽可能满足。
