补偿柜中热继电器何种情况下可省略?

　　一般静态补偿方案：刀熔开关→熔断器→接触器→热继电器→（电抗器）→电容器。

　　热继电器起到过载保护功能，现在的电网中谐波、过电压随时都可能造成电容器的过载。热继电器过载动作从而起到保护电容器的作用。如果选用的热继电器带断相保护功能，同样在电容器缺相时能通过断开接触器回路来切除电容，起到断相保护。

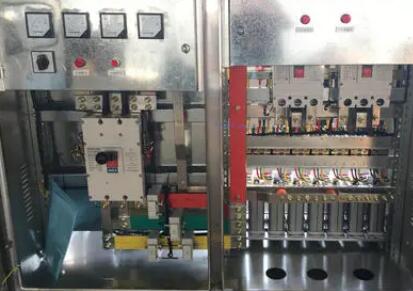

电容补偿柜

　　热继电器的过载保护范围可调，而微断的过载保护为定值，所以只有当微断的热脱扣电流正好适用于被保护的电容器，才可以用微断来代替热继电器。

　　一次方案也简化为：刀熔开关→微型断路器→接触器→（电抗器）→电容器。

　　此方案应该根据被保护器件（电容器）合理选择保护器件（微型断路器，接触器）微断应满足分断要求，采用D型或更高分断能力（成本高，又没熔断器可靠），热脱扣整定与被保护器件相符。但应注意的是，热脱扣动作后，需人工把开关合上，对于无人值守的配电室，补偿柜自动补偿的意义将大打折扣。所以微断热脱扣代替热继电器不合理。

　　但有些厂家的电容器组内部带有过载保护，如ABB的CLMD系列，不用也不能配热继，国内老产品必须配热继，因此当确认此电容内部有热过载保护装置时应省略，外加热继电器就已成摆设。

　　另外在动态补偿中投切电容器的开关是复合开关，在投切电容时是过零点投切,这个过程中没有涌流,同时选相开关自身有缺相保护,过流保护,欠压保护,所以动态补偿中不需要加热继电器。
